Comment dimensionner un chauffe-eau solaire individuel (CESI) pour couvrir 60% des besoins ?

L’ambition de couvrir 60% de ses besoins en eau chaude sanitaire (ECS) grâce au soleil est un objectif à la fois pragmatique et visionnaire pour une famille soucieuse de son budget et de son empreinte carbone. Souvent, la démarche se résume à une simple règle de volume par personne, une approche qui ignore les variables critiques qui définissent la véritable performance d’une installation. C’est une vision parcellaire. Pour un ingénieur, dimensionner un Chauffe-Eau Solaire Individuel (CESI) n’est pas un acte d’achat, mais un acte de conception. Il s’agit de résoudre une équation de résilience énergétique où chaque paramètre compte : l’azimut de votre toiture, la nature de votre chauffage d’appoint, le climat de votre région, et même la composition chimique du fluide qui parcourt vos capteurs.

Le débat ne se limite plus au simple volume du ballon. Il intègre des questions plus pointues : l’arbitrage technologique entre un système thermique dédié et une solution photovoltaïque couplée à un routeur, la synergie à créer avec une chaudière gaz existante, ou encore le calcul d’un retour sur investissement brut, décorrélé des aides pour en saisir la valeur fondamentale. Oublions les formules génériques pour nous concentrer sur la physique, l’économie et la logique des systèmes. Cet article vous propose d’adopter cette posture d’ingénieur pour concevoir, et non simplement installer, un système solaire thermique qui atteindra non seulement votre objectif de 60%, mais qui le fera de la manière la plus intelligente, durable et rentable possible.

Pour aborder ce sujet avec la précision requise, nous allons décomposer le problème en plusieurs questions stratégiques. Cet article est structuré pour vous guider, étape par étape, dans la conception et l’optimisation de votre futur système énergétique, de l’orientation des panneaux à l’analyse de sa rentabilité à long terme.

Toiture orientée Est-Ouest : est-ce rédhibitoire pour installer des panneaux thermiques ?

L’orientation plein Sud est l’idéal théorique, mais dans la réalité des parcellaires français, de nombreuses toitures présentent un azimut Est-Ouest. Cette configuration est souvent perçue comme un obstacle majeur. D’un point de vue purement physique, une orientation non optimale entraîne une perte de production. Des analyses montrent qu’une orientation plein ouest peut conserver jusqu’à 90% du rendement maximal pour des capteurs thermiques, une performance dégradée mais loin d’être rédhibitoire. La question n’est donc pas de savoir si c’est possible, mais comment compenser intelligemment cette contrainte.

La stratégie d’ingénieur consiste à transformer cette contrainte en avantage. Une répartition des capteurs sur les deux pans de toiture (Est et Ouest) permet de lisser la production d’énergie sur la journée : une chauffe matinale grâce au pan Est, et une chauffe en fin d’après-midi avec le pan Ouest. Cette production étalée présente un avantage non négligeable : elle limite les risques de surchauffe estivale, un problème courant avec les installations surdimensionnées plein Sud. Pour compenser la perte de rendement instantané, un léger surdimensionnement de la surface de capteurs, de l’ordre de 10 à 20%, peut être envisagé. Couplé à une inclinaison proche de 30°, cela assure une captation efficace. L’orientation Est-Ouest n’est donc pas une fatalité, mais un paramètre de conception qui demande une approche plus fine.

Panneaux sur toiture ou au sol : quelle option demande le moins de démarches administratives ?

Le choix entre une installation en toiture et une installation au sol n’est pas seulement technique ou esthétique, il est également administratif. D’un point de vue de l’ingénierie de projet, minimiser la complexité bureaucratique est un facteur qui accélère le retour sur investissement. En France, la réglementation diffère sensiblement. Pour une installation en toiture sur une maison existante, l’intégration des capteurs modifie l’aspect extérieur du bâtiment. Cela requiert donc une déclaration préalable de travaux auprès de la mairie. Dans le cas d’une construction neuve, les panneaux doivent être prévus dès le dépôt du permis de construire.

L’installation au sol peut sembler plus simple, mais elle est soumise à d’autres règles, notamment celles du Plan Local d’Urbanisme (PLU). L’emprise au sol et la hauteur de l’installation sont des critères scrutés. Si votre projet dépasse certains seuils (généralement une hauteur supérieure à 1,80 m ou une puissance de plus de 3 kWc), une déclaration préalable peut aussi être exigée. L’avantage principal de l’installation au sol est de pouvoir choisir l’orientation et l’inclinaison optimales, libéré des contraintes du bâti. En revanche, l’intégration paysagère devient un enjeu. Dans tous les cas, une analyse fine des règlements locaux est un prérequis. Il est également impératif de déclarer toute installation à sa compagnie d’assurance pour garantir la couverture du risque.

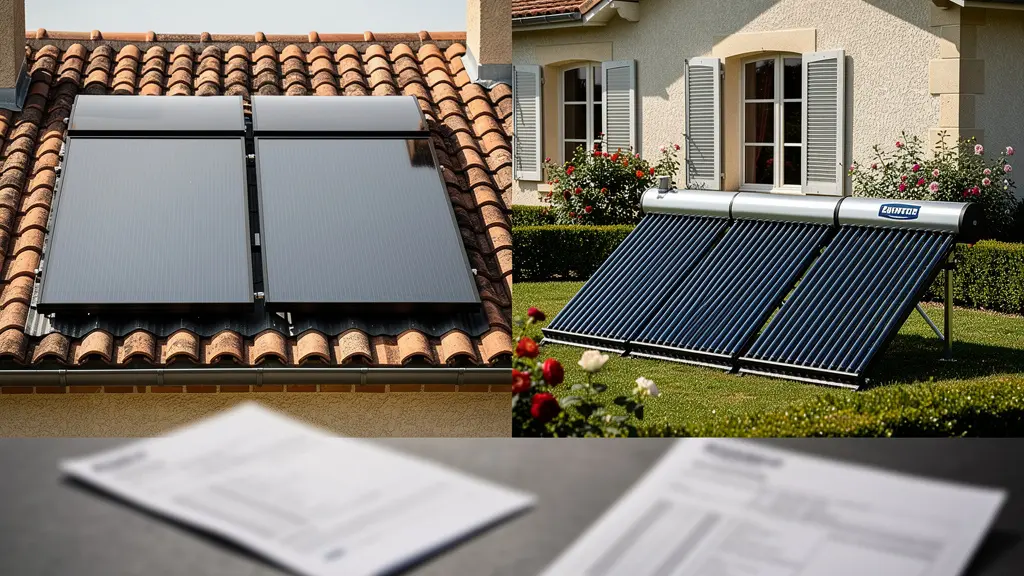

Comme le suggère cette comparaison, chaque option a ses propres implications. Le choix dépendra donc d’un arbitrage entre les contraintes urbanistiques de votre commune, l’espace disponible et l’optimisation de la performance énergétique. Une consultation du service d’urbanisme de votre mairie en amont est la démarche la plus sûre pour éviter les écueils administratifs.

Comment raccorder un CESI en préchauffage d’une chaudière gaz existante ?

L’intégration d’un CESI à une chaudière gaz existante est un cas d’école de la synergie des systèmes. Le but n’est pas de remplacer la chaudière, mais de la solliciter le moins possible. Le principe est de faire du CESI le premier maillon de la chaîne : il préchauffe l’eau autant que le soleil le permet, et la chaudière ne fournit que l’appoint nécessaire pour atteindre la température de consigne. Cette configuration maximise les économies d’énergie fossile. Le montage technique doit cependant être rigoureux pour être efficace et sécurisé.

Le cœur du système est un ballon solaire monovalent (sans résistance électrique), d’un volume de 150 à 200 litres pour une famille, installé en amont de la chaudière. La sortie d’eau chaude de ce ballon est raccordée à l’entrée d’eau froide de la chaudière. Une vanne thermostatique trois voies est cruciale à cette jonction : si l’eau sort du ballon solaire à une température suffisante (ex: > 50°C), elle bypasse la chaudière et va directement vers le réseau sanitaire. Sinon, elle entre dans la chaudière pour y être réchauffée. La sécurité est primordiale : un mitigeur thermostatique doit être installé en sortie du ballon solaire pour prévenir tout risque de brûlure, l’eau pouvant atteindre des températures très élevées en été. Selon les données du guide Cegibat GRDF, le coût pour un tel système optimisé se situe entre 5 600 et 6 600 €HT fourni posé, un investissement dont l’efficacité dépend de la qualité du raccordement.

Calculer le ROI réel d’un chauffe-eau solaire en France (hors subventions)

L’approche d’un ingénieur face à un investissement est de calculer son Retour sur Investissement (ROI) brut. Les subventions, bien que bienvenues, sont des variables conjoncturelles. La véritable rentabilité d’un CESI doit s’évaluer sur sa capacité intrinsèque à générer des économies par rapport à son coût total, incluant l’investissement et la maintenance. C’est le seul moyen d’obtenir une vision claire et pérenne de la performance économique du projet. Ce calcul dépend de deux facteurs majeurs : le coût de l’énergie que l’on remplace et le niveau d’ensoleillement de la région.

En France, la fracture Nord/Sud est une réalité. Un ensoleillement plus généreux dans le sud se traduit par un taux de couverture solaire plus élevé et donc des économies annuelles plus importantes. Cependant, même des différences d’orientation apparemment minimes ont un impact. Une étude sur une installation photovoltaïque montre qu’un passage d’une orientation plein sud à sud-ouest peut réduire la production de 4%, allongeant le ROI de 1 à 2 ans. Le principe est le même en thermique. Il faut également intégrer les coûts de maintenance prévisionnels : le remplacement du fluide caloporteur (tous les 8-10 ans) et de l’anode sacrificielle du ballon (tous les 5 ans) sont des dépenses à anticiper dans le calcul. Seule cette analyse complète permet de juger de la pertinence de l’investissement.

Le tableau suivant, basé sur des données moyennes, illustre l’impact de la localisation sur le ROI brut en France.

Glycol solaire : quand et comment vérifier s’il est dégradé ?

Un système solaire thermique est un circuit fermé où un fluide caloporteur, généralement un mélange d’eau et de propylène glycol, transfère la chaleur des capteurs au ballon de stockage. La performance à long terme de l’installation dépend de la stabilité de ce fluide. Avec le temps et les cycles de chauffe extrêmes, le glycol se dégrade. Il perd ses propriétés antigel et, plus grave encore, devient acide. Un glycol dégradé peut corroder les composants métalliques du circuit (canalisations, échangeur), menant à des pannes coûteuses et à une baisse drastique de l’efficacité.

La surveillance de ce fluide est donc un acte de maintenance préventive essentiel. Un ingénieur ne se fie pas à une date de remplacement arbitraire mais à des diagnostics factuels. Plusieurs indicateurs permettent d’évaluer l’état du glycol. Une inspection annuelle, idéalement avant l’hiver, est recommandée. La première étape est visuelle : un fluide neuf a une couleur vive (souvent bleue ou verte), tandis qu’un glycol dégradé devient brun, caramélisé, et peut présenter une odeur âcre caractéristique. Pour un diagnostic plus précis, des outils professionnels sont nécessaires. Un réfractomètre permet de mesurer le point de congélation, qui doit rester inférieur à -15°C pour une protection efficace en France. Des bandelettes de test pH permettent de vérifier l’acidité : un pH inférieur à 7 signale un risque de corrosion active.

Observer ces signes de dégradation est crucial pour anticiper un remplacement et garantir la longévité de l’installation. Un remplacement complet est généralement préconisé tous les 8 à 10 ans.

Photovoltaïque pour l’eau chaude vs Solaire thermique : le match de la rentabilité

L’arbitrage entre le solaire thermique (CESI) et une solution photovoltaïque (PV) dédiée à l’eau chaude est au cœur des stratégies énergétiques domestiques modernes. La première solution est une technologie mature et robuste, optimisée pour un seul usage : chauffer de l’eau avec un rendement de conversion très élevé. La seconde, couplée à un routeur solaire, offre une polyvalence inégalée : l’électricité produite peut alimenter le chauffe-eau, mais aussi tout autre appareil de la maison, et le surplus peut être vendu au réseau.

Le CESI est souvent moins cher à l’achat et bénéficie d’aides spécifiques comme MaPrimeRénov’ qui peuvent être très incitatives. Son principal inconvénient est la gestion de la surchauffe estivale : lorsque le ballon est plein et que le soleil continue de briller, l’énergie est perdue et le système doit évacuer la chaleur. Une solution PV, bien que plus coûteuse à l’installation, transforme ce « problème » en opportunité. Le surplus de production est soit autoconsommé par d’autres appareils (climatisation, recharge de véhicule), soit injecté et monétisé sur le réseau. Le choix n’est donc pas seulement économique, il est stratégique. Il dépend de votre vision à long terme : privilégier l’efficacité maximale pour un usage unique (thermique) ou investir dans un système de production d’énergie polyvalent et évolutif (photovoltaïque).

Le tableau suivant synthétise les points clés de cet arbitrage technologique, en se basant sur une installation pour une famille de 4 personnes en France.

Chauffe-eau électrique ou gaz : lequel émet le moins de CO2 en France ?

Au-delà de l’économie financière, l’adoption du solaire thermique s’inscrit dans une démarche de réduction de l’empreinte carbone. Mais quel impact réel a un CESI sur les émissions de CO2 ? Pour le quantifier, il faut regarder ce qu’il remplace. En France, le contexte est unique. L’alternative principale à l’ECS solaire est soit un chauffe-eau électrique, soit une chaudière à gaz. Or, l’électricité française est majoritairement décarbonée grâce à son parc nucléaire, tandis que le gaz naturel reste une énergie fossile.

Un chauffe-eau électrique en France a donc un contenu carbone par kWh relativement faible. À l’inverse, chaque kWh produit par une chaudière à gaz libère directement du CO2 dans l’atmosphère. Par conséquent, l’impact environnemental le plus significatif d’un CESI est obtenu lorsqu’il se substitue à une production d’eau chaude au gaz, au fioul ou au propane. Lorsqu’il remplace un chauffe-eau électrique, le gain en CO2 est plus faible, mais l’économie sur la facture reste bien réelle, l’électricité étant plus chère que le gaz. Un CESI bien dimensionné peut assurer jusqu’à 70% de la couverture des besoins en eau chaude sanitaire, autant d’énergie qui n’est pas soutirée au réseau ou produite par combustion. La vision à long terme est donc de maximiser l’autoconsommation d’une énergie propre et gratuite, quel que soit l’appoint.

Comment utiliser un routeur solaire pour chauffer votre eau gratuitement ?

La convergence du photovoltaïque et de la gestion de l’eau chaude représente l’une des évolutions les plus visionnaires de l’habitat autonome. La clé de cette synergie est un petit boîtier intelligent : le routeur solaire. Son rôle est d’optimiser l’autoconsommation. Plutôt que d’injecter et de vendre le surplus de production PV à bas prix sur le réseau, le routeur le détecte en temps réel et le redirige vers un consommateur interne, en l’occurrence la résistance du chauffe-eau électrique.

Le principe est d’une logique implacable : l’électricité la plus rentable est celle que l’on ne paie pas. En utilisant le surplus PV pour chauffer l’eau, vous transformez une production intermittente en énergie thermique stockée et disponible à la demande, le tout gratuitement. Ce système requiert une installation PV d’une puissance suffisante (typiquement 3 kWc minimum pour une famille) et un ballon d’eau chaude électrique, de préférence avec une résistance stéatite, moins sensible au calcaire. Le routeur est installé au niveau du tableau électrique et programmé pour suivre des priorités : d’abord alimenter les consommations instantanées de la maison, puis, si un surplus est détecté, alimenter le chauffe-eau. Ce qui reste peut alors être injecté. C’est la transformation de votre maison en un micro-réseau énergétique intelligent.

Vous possédez maintenant les clés de lecture d’un ingénieur pour aborder le dimensionnement de votre chauffe-eau solaire. Ce n’est plus une simple question de taille de ballon, mais un projet de conception système. Évaluez dès maintenant la solution la plus adaptée à votre contexte et à votre vision énergétique à long terme.
